​兰宝精密读码方案：让微型码稳定 “被看见”

随着 3C 电子、半导体行业零部件持续向微型化发展，传统标识方案难以适配狭小元器件表面，玻璃雕刻DM微型码成为零部件工序追溯、批次管理的重要手段。但0.81mm级别的超小二维码，受尺寸、玻璃透光反光、雕刻对比度低等因素制约，普通读码设备极易出现漏读、错读，造成产线卡料、产品追溯中断，直接影响生产良率。

针对这一行业痛点，我们兰宝传感完成专项工况测试，推出国产化精密读码成套解决方案。

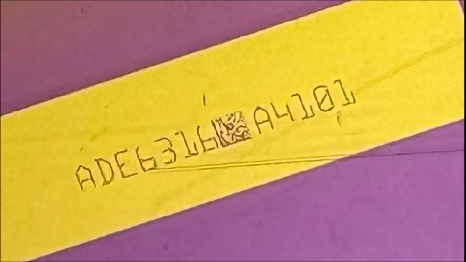

本次测试样品为玻璃基材DM码，码体尺寸仅0.81mm×0.81mm，条码精度0.045mm，需要承载12 位字符信息。和常规12mm二维码相比，该微型码肉眼几乎难以分辨，再加上玻璃材质透光反光、雕刻纹路浅，常规读码设备受镜头、光源、算法限制，无法捕捉码体细节。微型码广泛应用在光学器件、精密芯片载体上，一旦识别失效，整条产线的数据链路就会断裂，给企业带来直接经济损失。

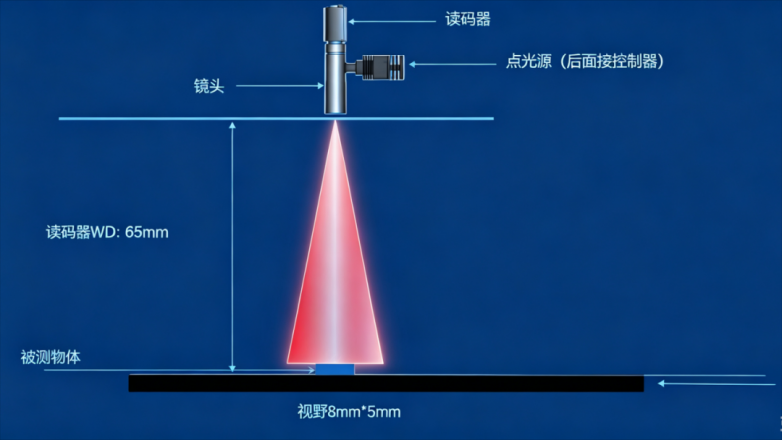

针对该复杂工况，兰宝采用PID-M2023X-C-V（230万像素）读码器搭配65mm专用镜头 + 外置点光源的整套方案。整套硬件组合分辨率优于3像素/模块，满足18×18矩阵微型DM码识别需求；工作距离65mm，有效视野 8mm×5mm，适配产线静态读码安装空间。专用镜头消除成像畸变，外置点光源改善玻璃材质反光问题，提升雕刻码纹成像对比度，保障图像细节完整输出。

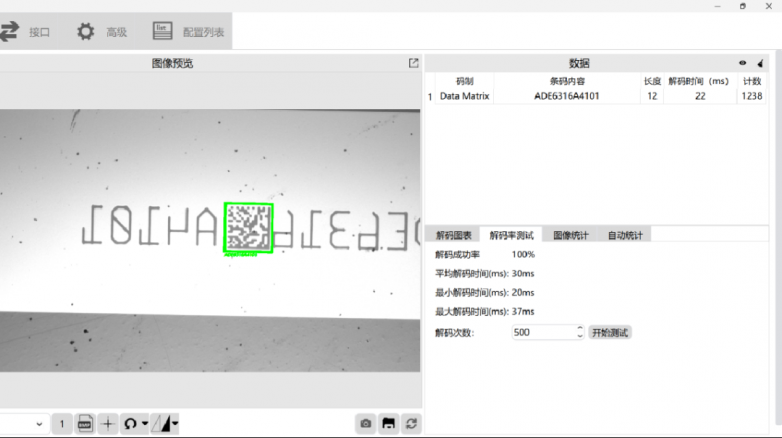

实验室开展500次连续循环读码模拟测试，模拟产线不间断工作状态，最终500次全部解码成功，读码成功率 100%，平均解码耗时仅30ms，高于行业99.99%可靠性标准。软件可快速锁定二维码ROI区域，完整解析全部12位字符，充分验证整套硬件搭配与解码算法的性能。

同时实验室数据仅作为选型参考，微型码识读对现场工况十分敏感，实际产线落地需要规避以下等多重风险：

• 规避直射强光干扰，消除环境光反光；

• 保证码体完好，码面脏污、划痕、缺损都会降低识别率；

• 控制产线震动幅度，微小震动会造成离焦，直接导致解码失败；

• 规范设备安装，保证读码器视野完整覆盖二维码，避免码体被视野边缘截断，现场需根据实际工况调试安装距离与角度。

当前智能制造国产化进程加速，机器视觉读码是工业产品追溯的数据入口。零部件微型化已是行业大趋势，超小码、低对比度特殊材质码的识别需求持续上涨。兰宝传感深耕工业视觉领域，面向3C电子、半导体、光伏等精密制造行业，除标准化读码产品外，还可以针对客户特殊工况提供专项测试验证服务。

兰宝传感以硬件、镜头、光源、算法一体化的系统解决方案，解决精密零部件识别痛点，助力制造企业打通产品全生命周期追溯链路，赋能制造业数字化、智能化升级。

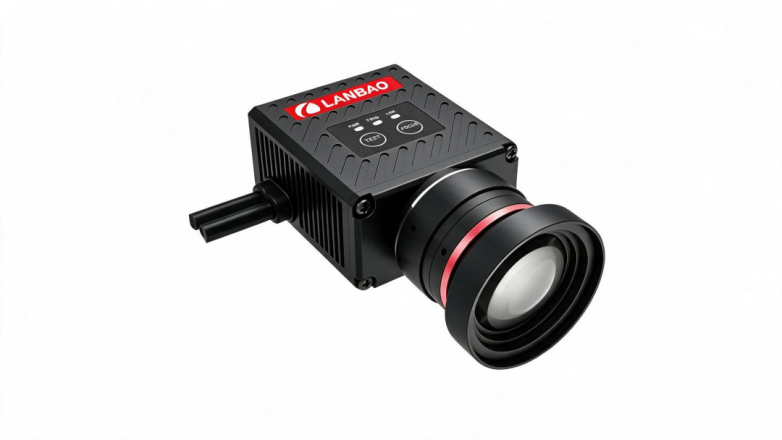

PID-M20X-C系列

PID-M20X-C Sensor

选用高性能图像传感器；

内置深度学习读码算法，高效读取各类条码和二维码；

自带线缆和RJ45网口；

支持自动调焦，显著提高调试效率；

体积小巧，工业化外形设计；

支持TCP/IP、ModBus、PN、EIP等传输协议。
